产品特性:多功能 | 类型:立式加工中心 | 品牌:广速 |
型号:640 | 界面语言:中文 | 产品类型:全新 |
是否库存:是 | 售后服务:质保三年 | 重量:5200kg |
主电机功率:5.5kw | 主轴转速范围:8000rpm | 定位精度:0.01 |
刀具数量:16 | 三轴行程(X*Y*Z):620*400*400 | T型槽尺寸(宽*数量):5*18 |
动力类型:机械传动 | 布局形式:立式 | 作用对象:五金 |
适用行业:通用 |
1、功能概述

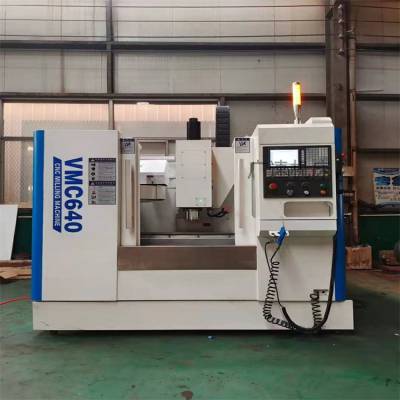

数控铣床/立式加工中心VMC640结构及外形优化设计,紧凑合理、刚性 强。能够实现对各种盘类、板类、壳体、凸
轮、
模具等复杂零件的加工,可完成钻、铣、攻丝等多种工序,适合于批量产品的生产,能满足对中小型工件的钻、攻、铣工
序
的加工。
2.性能特点
(1). 直线和圆弧切削:可完成任意角度的直线、圆弧的精铣削,多点位的钻孔攻丝。(2). 无间隙传动:三轴采用有予加
载
荷的台湾滚珠丝杠传动,速度和精度大大提高;Z向有配重平衡,延长滚珠丝杠的使用寿命。
导轨设计三轴均为台湾滚珠线轨,刚性 强,速度快,提高工作效率。
(3). 台湾圆盘式刀库,刀盘制动稳定,寻刀速度快。也可选择加装斗笠式刀库,经济适用。
(4).防护适用于加工和教学的防护系统,电子定时强润滑,防止出现轨道面人为缺油拉伤。
(5). 高可靠性:高标号优z机体铸造,工艺x进,采用时效处理工艺,达到国j标z。(6). CNC功能:标准配置为
KND
1000M-C数控系统,也可根据客户要求选择配置。丰富的CNC功能,实现高速高j度运动控制,界面直观快捷,防
护好,
整机集成度高,产品可靠性强。
Specifications | Units | VMC640 |
工作台尺寸Table size | mm | 800x300 |
X轴行程X axis travel | mm | 620 |
Y轴行程Y axis travel | mm | 400 |
Z轴行程Z axis travel | mm | 450 |
工作台承重Max. worktable load | kg | 300 |
T型槽(数量-宽度-间隙) T slot(number-width-pitch) | 3-16x80 | |
主轴转速Max. spindle speed | rpm | 8000(Optional:10000 ) |
主轴锥度Spindle taper | mm | BT40 |
主电机功率Main motor power | kw | 5.5 |
X/Y/Z轴快移速度 X/Y/Z rapid traverse speed | m/min | 24/24/20 (Optional:48/48/36 ) |
切削进给速度Cutting feed speed | mm/min | 1-10000 |
导轨形式Guide rail type | Linear rail | |
主轴中心到立柱表面距离 Distance from spindle axis to column surface | mm | 410 |
主轴端部到工作台表面距离 Distance between spindle nose and worktable surface | mm | 100-550 |
定位精度Positioning accuracy | mm | ±0.0075 |
重复定位精度Repeat positioning accuracy | mm | ±0.005 |
刀库Tool magazine | 16 Armless/(Optional: Arm 24 ) | |
刀具直径Max. tool diameter | mm | φ90 |
刀具重量Max.tool weight | kg | 8 |
