| 产品特性：多功能 | 类型：立式加工中心 | 品牌：广速 |
| 型号：1060 | 界面语言：中文 | 产品类型：全新 |
| 是否库存：是 | 售后服务：质保三年 | 重量：6000kg |
| 主电机功率：11kw | 主轴转速范围：8000rpm | 定位精度：0.01 |
| 刀具数量：24 | 三轴行程(X*Y*Z)：1000*600*600 | T型槽尺寸(宽*数量)：5*18 |
| 动力类型：机械传动 | 布局形式：立式 | 作用对象：五金 |
| 适用行业：通用 |

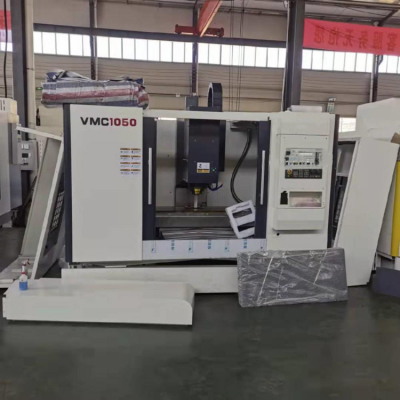

VMC1060立式加工中心 售前资料
一、 产品简介与用途
该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心，三轴均为精m直线导轨，导轨宽、跨距大，结构及外形尺寸紧凑合理，主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适合于多品种、中小批量产品的生产，能满足对复杂、高j度零件的加工。可配第四旋转轴，以满足特殊零件的加工要求。
二、 主要结构特点
1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁；底座、滑座均为箱体式结构，紧凑而合理的对称式筋结构***了基础件的高刚性和抗弯减震性能；A型桥跨式立柱及内部网格状筋，有力***了Z轴***切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。
2、 X、Y、Z向导轨均为滚柱型直线导轨，并经中频淬火及精m磨削，精度高；，配合自动强制润滑，减少进给运动的摩擦阻力，减少低速爬行，提高机床精度寿命；
3、 Z向加大电机扭矩，***主轴箱运动顺畅、稳定；Z向驱动电机具有失电制动装置；
4、 X、Y、Z三个方向进给采用高j度高强度的内循环双螺母预压滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高j度滚珠丝杠，无背隙，***机床的定位精度和同步；
5、 采用高速、高j度、高刚性主轴单元，轴向和径向承载能力强，z高转速可达8000rpm；
6、 主轴松刀时迅速用中心高压气体对主轴内锥进行清洁，***刀具夹持的精度和寿命；
7、 X、Y、Z三个方向导轨、丝杠都采用全封闭防护装置，***丝杠及导轨的清洁，确保机床的传动及运动精度和寿命；
8、 机床外防护采用全防护结构设计，操作方便、安全 ；
9、 采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；
10、 采用台湾专y厂家生产的24把圆盘刀库，换刀准确，时间短，效l高，经百万次运转测试，符合可靠性要求；刀库运动带有阻尼结构，能减少运动时的冲击，***刀库的使用寿命；气动驱动，使用方便，z短路径换刀；
11、 机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。
三、 主要技术参数
项目名称 | 单位 | 数值 | ||
主轴 | 主轴端部内锥规格 | BT40 | ||
刀柄拉钉标准 | P40-1（45度） | |||
主轴转速范围 | r/min | 8000转 | ||
主轴端面至工作台面距离 | mm | 120-620 | ||
主轴中心至立柱导轨面距离 | mm | 650 | ||
工作台 | 工作台尺寸 | mm | 1200×600 | |
T型槽数量、宽度及间距 | mm | 5-22×135 | ||
z大载荷 | kg | 800 | ||
导轨 | 导轨类型 | MSA45 | ||
丝杠规格 | X轴 | mm | Φ4012 | |
Y轴 | mm | Φ4012 | ||
Z轴 | mm | Φ4012 | ||
行程 | X轴 | mm | 1000 | |
Y轴 | mm | 600 | ||
Z轴 | mm | 600 | ||
z大快移速度 | X轴 | m/min | 32 | |
Y轴 | m/min | 32 | ||
Z轴 | m/min | 24 | ||
刀库 | z大刀具直径（邻/空） | mm | φ127/φ200 | |
z大刀具长度 | mm | 350 | ||
z大刀具重量 | kg | 15 | ||
刀库型式及容量 | 圆盘24把 | |||
换刀速度（刀对刀） | S | 3 | ||
冷却 | 冷却泵功率 | W | 250 | |
冷却泵流量 | L/min | 40 | ||
冷却箱容积 | L | 350 | ||
润滑型式 | 自动 | |||
机床定位精度 | mm | 0.01/300 | ||
机床重复定位精度 | mm | 0.008/300 | ||
电源形式 | AC电压 | V | 3～ 380±10% | |
频率 | Hz | 50±10% | ||
总用电容量 | KVA | 25 | ||
总气源压力 | MPa | 0.5-0.7 | ||
机床总重量 | kg | 6500 | ||
外形尺寸：左右×前后×上下（L×W×H） | mm | 3000×2300×2600mm | ||
四、 主要外购件清单
序号 | 名称 | 规格型号或图号 | 数量 | 产地 |
1 | 主轴单元 | BT40-140 | 1套 | 台湾 |
2 | 增压打刀缸 | 5000 | 1套 | 台湾 |
3 | 圆盘式刀库 | BT40#-24T | 1套 | 台湾 |
4 | X向滚珠丝杠副 | 4012 | 1副 | 上银、银泰 |
5 | Y向滚珠丝杠副 | 4012 | 1副 | 上银、银泰 |
6 | Z向滚珠丝杠副 | 4012 | 1副 | 上银、银泰 |
7 | 丝杠轴承 | 30TAB06U | 15套 | 日本NSK |
8 | 主轴轴承 | 7014AC/P4 | 3 | NSK |
9 | 主轴轴承 | 7012AC/P4 | 2 | NSK |
10 | 弹性联轴器 | SFC-080-35B-35B | 3套 | 台湾 |
11 | 冷却泵 | TPH2T-3K | 1 | 国产 |
12 | 润滑系统 | 1套 | 国产 | |
13 | 气动系统 | 1套 | 台湾 |
