一、主要技术参数：

行 程

X轴                    2000mm

Y轴                   1300mm

Z轴                   700mm

主轴端面至工作台      150-830mm

主轴中心至立柱前面      300mm

两立柱间距离           1300mm

工作台至横梁距离       937mm

进 给 X轴快速移动     12m/min

Y轴快速移动           12m/min

Z轴快速移动          10m/min

切削进给              1-10m/min

推荐三轴伺服电机扭矩 X/Y/Z：30/20/30N.m

工作台面积            2300×800mm

z大承重              2000Kg

工作台面距地面高度    约750mm

T型槽                5×18×140mm

主 轴

连接形式

z高转速

主轴锥孔             BT40

推荐主电机功率        7.5/11KW

精 度

定位精度（JIS标准） ±0.005/300mm

重复定位精度（JIS标准） ±0.003mm

其 它

外形尺寸           约5000×2600×3200mm

皮带式            12000rpm

二、主要外购件清单

序号            名称          型号和图号         产地           数量

1               主轴单元      BT40-150-12000   台湾丹铨/台大   1套

2               增压打刀钢    H-1000-4.5T         亚德客       1套

3             X向滚珠丝杠副

R50-10T5-FDC（c3级）

              Y向滚珠丝杠副

Z向滚珠丝杠副                     台湾上银       1套

4             精m螺母           YSF M30X1.5      台湾          6套

5            XYZ滚柱线轨        XY;RGH45HA

Z;RGH45HA         台湾上银      1套

6             丝杠轴承          内径40.外径72    日本NACHI     1套

7             冷却泵                              国产优z       1套

8               自动润滑系统                       日本河谷       1套

9              气动系统                            台湾金器      1套

三、产品简介与用途

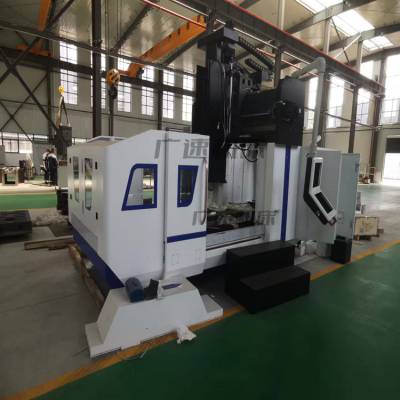

GMC2013小型龙门加工中心是广速数控z新研发的高刚性高效产品， 是大型立加

升级换代产品， 其龙门式机床结构使床身式 立加望而生畏，是立 式加工中心的

克星。 龙门式结构为封闭式门型结构，而床身 式结构为C型敞 开式结构，顾名

思义 封闭式结构一定比敞开式结构更为稳定 。
