主要配置：

1. HT-300优z铸件（银川）。

2. 进口滚珠丝杆（台湾上银/银泰）。。

3. 台湾产主轴（罗翌、丹铨），主轴带轮及皮带。

4. 台湾产增压缸（尚品、北钜、臻赏）。

5. 进口轴承（NACHI/NSK）。

6. 进口联轴器（瑞迪）。

7. 三轴锁紧螺母（盈锡）

8. X、Y、Z(下)不锈钢导轨防护。

9. 进口日本河谷润滑系统。

10.国产优z冷却系统含水泵、水箱。

11.气动元件、（台湾金器）。

12.电动原件、（施耐德、德力西）

13.自动螺旋排屑功能。

14.系统配广数25i可选（日本三菱、发那科、国产KND2000MF）。

一、主要技术参数：

行 程

X轴                    2000mm

Y轴                   1300mm

Z轴                   700mm

主轴端面至工作台      150-830mm

主轴中心至立柱前面      300mm

两立柱间距离           1300mm

工作台至横梁距离       937mm

进 给 X轴快速移动     12m/min

Y轴快速移动           12m/min

Z轴快速移动          10m/min

切削进给              1-10m/min

推荐三轴伺服电机扭矩 X/Y/Z：30/20/30N.m

工作台面积            2300×800mm

z大承重              2000Kg

工作台面距地面高度    约750mm

T型槽                5×18×140mm

主 轴

连接形式

z高转速

主轴锥孔             BT40

推荐主电机功率        7.5/11KW

精 度

定位精度（JIS标准） ±0.005/300mm

重复定位精度（JIS标准） ±0.003mm

其 它

外形尺寸           约5000×2600×3200mm

皮带式            12000rpm

二、主要外购件清单

序号            名称          型号和图号         产地           数量

1               主轴单元      BT40-150-12000   台湾丹铨/台大   1套

2               增压打刀钢    H-1000-4.5T         亚德客       1套

3             X向滚珠丝杠副

R50-10T5-FDC（c3级）

              Y向滚珠丝杠副

Z向滚珠丝杠副                     台湾上银       1套

4             精m螺母           YSF M30X1.5      台湾          6套

5            XYZ滚柱线轨        XY;RGH45HA

Z;RGH45HA         台湾上银      1套

6             丝杠轴承          内径40.外径72    日本NACHI     1套

7             冷却泵                              国产y质       1套

8               自动润滑系统                       日本河谷       1套

9              气动系统                            台湾金器      1套

三、产品简介与用途

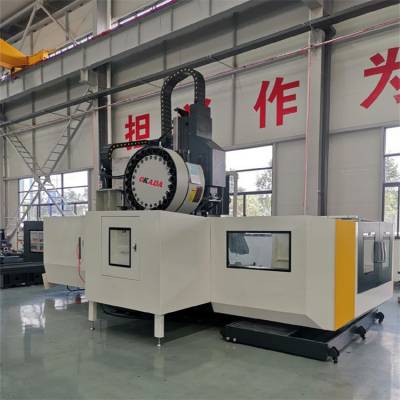

GMC2013小型龙门加工中心是广速数控 新研发的高刚性高效产品， 是大型立加

升级换代产品， 其龙门式机床结构使床身式 立加望而生畏，是立 式加工中心

的克星。 龙门式结构为封闭式门型结构，而床身 式结构为C型敞 开式结构，

顾名思义 封闭式结构一定比敞开式结构更为稳定 。

四.主要结构特点：

1、 龙门式结构为封闭式门型结构，而床身式结构为"C"型敞开式结构，顾名思义封闭式结构一定

比敞开式结构更为稳定，高强度HT300好的 铸铁，并经时效处理设计 结构合理，铸造及加工工艺

性好，具有高的刚度，良好的抗挠性和优良的精度稳定性。

2、 超短喉深，龙门式结构解决了床身式结构 为薄弱的环节—喉深问题，轻小龙门的喉深比床

身式立加缩短了50%，其机床刚性可提高2倍。

3、 龙门结构 为薄弱的滑枕部位，在经过大量的使用验证后，为其增加了一组线轨，使得四线

轨结构的刚性大 ，基本克服了滑枕刚性不足的问题，使整机刚性较床身式加工中心成倍提

高。

4、 采用台湾 品牌高速、高精 。高刚性主轴单元，轴向和径向承载能力强，转速达

8000rpm；

5、 主轴采用中心吹气结构，在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁，***刀具

夹持的精度；

6、 X、Y、Z三个方向导轨、丝杠都采用密闭防护，***丝杠及导轨的清洁，确保机床的传动及运

动精度；

7、 机床外防护采用全封闭结构设计 ；

8、 采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定 ；

9、Z向氮气平衡，使主轴上下移动时更平稳。方滑枕设计，更进一步地提高整机刚性。

1：1.5的工作台长宽比，更适合于模具、模架类工件的加工。

1 精度

精度按GB/T20958.2-2007《加工中心 检验条件 第2部分：龙门加工中心几何精度检验》

和GB/T8771.4-1998《加工中心 检验条件 第4部分：线性和回转轴线的定位精度和重复定位精

度检验》制造和验收。

CNC控制系统

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口，能实

现DNC加工。

五.机床的随机附件

序号           名 称            规格或标记                 数量

1          弹簧夹头刀柄         BT40                        1

2           卡簧           4、6、8、10、12、14、16、       各1

3           拉钉             P40T-1-MAS403                  1

4          可调垫铁                                         6

5         内六角扳手          4、5、6、8、                  6

六、技术服务和售后服务

1、免费进行机床 调试。

2、机床保质期三年。

3、设备终身维修。
