| 产品特性：切削 | 类型：数控车床 | 品牌：广速 |
| 控制形式：数控 | 布局形式：卧式 | 产品类型：全新 |
| 售后服务：质保三年 | 型号：ck6140 | 主电机功率：5.5kw |
| 加工精度：高精度 | 最大加工长度：750mm | 最大加工直径：400mm |
| 最大回转直径：400mm | 主轴转速级数：2 | 主轴通孔直径：52mm |
| 安装形式：落地式 | 适用行业：通用 | 动力类型：机械传动 |
| 适用范围：通用 | 是否库存：是 |
一、 机床主要结构特点：
1、 本机床是一款高速度、 高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机
床长期使用的稳定性。
2、 机床的位置精度高，排屑流畅、适合高速高精加工。
3、 高速高精高刚性主轴，变频主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装，组装后经连续72小时恒
温跑合，上机后再经连续72小时试运转，确保高速高精性能的可靠。
4、 选用电动刀架。
5、 X、Z方向进给采用 滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，采用 集中自动润滑装置，
定时、定量的自动间歇式润滑，工作稳定 。
6、 机床防护采用全防护设计，宜人性强， 防水防屑可靠，维护方便。
二、技术参数：

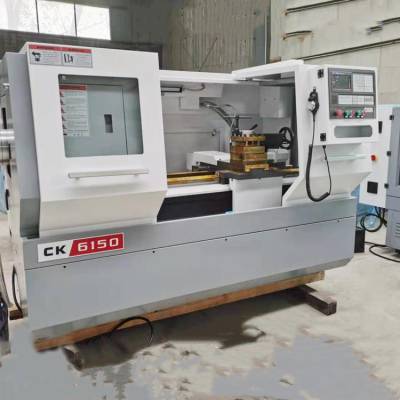

主要技术参数 | 单位 | CK6150 |
床身回转直径 | mm | Φ500 |
托板上回转直径 | mm | Φ290 |
工件长度 | mm | 1000 |
导轨 | 400 | |
行程X/Z | mm | X:300 Z:1050 |
主传动形式 | 三档变速 | |
主轴转速范围 | rpm | L:70-700，H：160-1600 |
主轴端部形式 | C6 | |
主轴通孔直径 | mm | 82 |
主轴孔前端锥度 | MT6 | |
主轴电机功率 | kw | 7.5 |
卡盘尺寸 | mm | 250 |
滚珠丝杠规格 | 2506/4008 | |
进给电机扭矩X/Z | N.m | 5.5/7.5 |
快速移动X/Z | m/min | X：6 Z：8 |
重复定位精度（X/Z） | mm | ±0.005 |
工件加工精度 | IT6-IT7 | |
工件表面粗糙度 | Ra1.6 | |
尾座套筒直径 | mm | 75 |
尾座套筒行程 | mm | 140 |
尾座套筒锥度 | # | MT5 |
刀架形式 | 电动4工位 | |
刀具外形尺寸 | mm | 25X25 |
导轨形式 | 平轨 | |
总电源容量 | KVA | 12 |
| |
数控车床附件： | ||||
1 | 14-17开口扳手 | 1 | 只 | |
2 | 一字头螺丝刀 | 1 | 把 | |
3 | 十字头螺丝刀 | 1 | 把 | |
4 | 5mm内六扳手 | 1 | 把 | |
5 | 6mm内六扳手 | 1 | 把 | |
6 | 8mm内六扳手 | 1 | 把 | |
7 | 刀架扳手 | 1 | 把 | |
8 | 三爪扳手 | 1 | 把 | |
9 | 反爪 | 1 | 套 | |
随机技术文件 | ||||
1 | 装箱单 | 1 | 份 | |
2 | 合格证明书 | 1 | 份 | |
3 | 使用说明书 | 1 | 套 | |
4 | 车床数控使用手册 | 1 | 本 | |
