| 产品特性：切削 | 品牌：广速 | 型号：6150 |
| 售后服务：质保三年 | 数控机床分类：数控车床 | 主电机功率：7.5kw |
| 运动方式：点位控制 | 加工尺寸范围：750mm | 主轴转速范围：20-1600rpm |
| 刀具数量：4 | 控制方式：闭环控制 | 控制系统：广数 |
| 布局形式：卧式 | 动力类型：机械传动 | 用途：切割 |
| 适用行业：通用 |

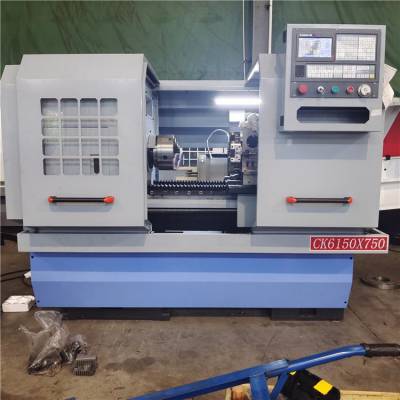

一、 机床主要结构特点：
1、 本机床是一款高速度、 高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。
2、 机床的位置精度高，排屑流畅、适合高速高精加工。
3、 高速高精高刚性主轴，变频主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高速高精性能的可靠。
4.X、Z方向进给采用 滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，采用集中自动润滑装置，定时、定量的自动间歇式润滑 。
5.机床防护采用全防护设计，宜人性强， 防水防屑可靠，维护方便。
主要技术参数 | 单位 | CK6150 |
床身回转直径 | mm | Φ500 |
托板上回转直径 | mm | Φ280 |
工件长度 | mm | 1000 |
导轨 | 400 | |
行程X/Z | mm | X:300 Z:1050 |
主传动形式 | 两档变速 | |
主轴转速范围 | rpm | L:70-700，H：160-1600 |
主轴端部形式 | C6 | |
主轴通孔直径 | mm | 82 |
主轴孔前端锥度 | MT6 | |
主轴电机功率 | kw | 7.5 |
卡盘尺寸 | mm | 200 |
滚珠丝杠规格 | 2506/4008 | |
进给电机扭矩X/Z | N.m | 5.5/7.5 |
快速移动X/Z | m/min | X：6 Z：8 |
重复定位精度（X/Z） | mm | ±0.005 |
工件加工精度 | IT6-IT7 | |
工件表面粗糙度 | Ra1.6 | |
尾座套筒直径 | mm | 75 |
尾座套筒行程 | mm | 140 |
尾座套筒锥度 | # | MT5 |
刀架形式 | 电动4工位 | |
刀具外形尺寸 | mm | 25X25 |
导轨形式 | 平轨 | |
总电源容量 | KVA | 12 |
系统 | 广数980tb3 |
配置清单：
配套件名称 | 规格.型号 | 生产厂家 | 备注 |
数控系统 | GSK980Tb3 | 广州数控 | |
X轴电机 | 4NM | 广州数控 | AC伺服 |
Z轴电机6 | NM | 广州数控 | AC伺服 |
主轴编码器 | ZSC70C8PR | 无锡科瑞特 | |
主电机 | YE-2普通电机/选配主轴伺服 | 国产 | |
变频器5 | .5KW | 国产品质 | |
手动卡盘 | K11250/A2-8 | 无锡建华 | |
刀架 | LD4B-CK6150 | 常州宏达 | |
主轴轴承 | NN3019K/P5W33，51214 | HRB | |
30214 | HRB | ||
丝杠轴承 | 7206AC/P5DBB | 国产 | |
6006-2RZ | 国产 | ||
7303AC/P5DBB | 国产 | ||
丝杠 | 国产或选装进口 南京工艺 | ||
冷却泵 | AOB-2*** | 国产 | |
润滑系统 | XC1.5SK | 国产 | |
照明灯 | JY37E-2A | 国产品质 | |
轴流风扇 | KAKUSJ1238HA2 | 国产 | |
强电元件 | 主开关,电气按钮等 | 国产品质元器件 | |
