| 产品特性：钻 | 类型：摇臂钻床 | 品牌：广速 |
| 型号：z30100-31 | 控制形式：人工 | 产品类型：全新 |
| 是否库存：是 | 售后服务：整机3年保修 | 主电机功率：15kw |
| 外形尺寸：4660x1630x4525mm | 轴数量：单轴 | 钻孔直径范围：100mm |
| 主轴转速范围：8-1000rpm | 主轴孔锥度：6 | 适用行业：通用 |
| 布局形式：立式 | 适用范围：通用 | 作用对象材质：金属 |

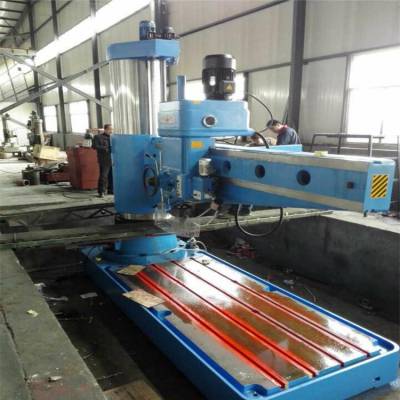

z30100-31摇臂钻床
Z30100-31全液压摇臂钻床工作 ，加工误差小，液压预选变速，钻孔直径100mm,在配有相应工装的条件下可以镗孔，主轴箱、摇臂、立柱均由液压夹紧；主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修，精度高、刚性好、寿命长等优点。
配置特点
◎液压夹紧◎液压变速 ◎液压预选◎机械电气双重保险
Configuration features
◎Hydraulic clamping ◎Hydraulictransmission ◎Hydraulic pre-selection ◎Electrical machinery double insurance
主要技术参数 | SPECIFICATIONS | 单位 | Z30100X31 | Z30125X40 |
钻孔直径 | Max.drilling dia(mm) | mm | 100 | 125 |
主轴中心线至立柱母线距离 | Distance between spindle axis and column surface(mm) | mm | 570—3150 | 600-4000 |
主轴中心线至底座工作面距离 | Distance from the centerline of the spindle to table surface | mm | 750-2500 | 750-2500 |
主轴行程 | Spindle travel(mm) | mm | 500 | 560 |
主轴锥孔(莫氏） | Spindle Cone | No. | 6# | 公制80 |
主轴转速范围 | Spinde speeds range(r/mm) | r/min | 8-1000 | 6.3-800 |
主轴转速级数 | Spinde speed step | 级 | 22 | 22 |
主轴进给量范围 | Spinde feeding range(mm/r) | mm | 0.06-3.2 | 0.06-3.2 |
主轴进给量级数 | Spinde feeding step | 级 | 16 | 16 |
工作台尺寸 | Table size | mm | 1250x800x630 | 1250x800x630 |
主轴箱(横臂)水平移动距离 | Headstock level migration distance(mm) | mm | 2580 | 3400 |
主轴允许扭矩 | Maximum torque spindle(N) |
| 2450 | 3146 |
主电机功率 | Spindle motor power | kw | 15 | 18.5 |
摇臂升降距离 | Rocking shaft heave height{mm) | mm | 1250 | 1250 |
滑座移动距离 | Slide moving distance | mm |
|
|
机床重量 | N.W/G.W{kg) | kg | 20000 | 28500 |
机床轮廓尺寸(长X宽X?{） | Contour size machine | mm | 4660x1630x4525 | 4960x2000x4780 |
