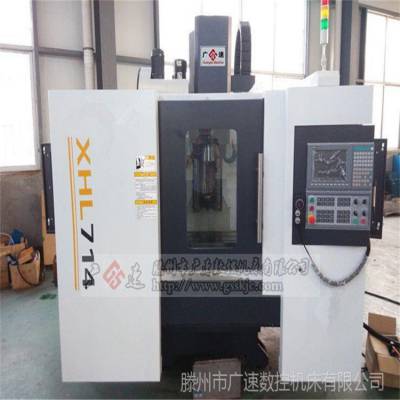

| 产品特性：多功能 | 类型：立式加工中心 | 品牌：广速 |
| 型号：XH714 | 界面语言：中文 | 产品类型：全新 |
| 是否库存：是 | 售后服务：质保3年 | 重量：3750kg |
| 主电机功率：5.5kw | 主轴转速范围：800rpm | 定位精度：0.001 |
| 刀具数量：20 | 三轴行程(X*Y*Z)：650-400 | T型槽尺寸(宽*数量)：BT40 |
| 动力类型：气动 | 布局形式：立式 | 作用对象：五金 |
| 适用行业：通用 |
◆ KND-1000
◆ 台湾上银高精m滚珠丝杠、直线导轨
◆ 台湾高速主轴
◆ 台湾名p斗笠式刀库
◆ 日本NSK轴承
◆ FANUC、三菱、西门子、北京KND、广数系统、台湾新代系统
◆ 机械手24把刀库
◆ 台湾10000转高速主轴
◆ 排削机
◆ 第四轴、第五轴
◆ 机身及主要构件均为高强度铸铁，金相组织稳定，确保机床长期使用的稳定性
◆ 立柱底部为A字型桥跨式结构，结合大箱底座，大幅减轻重切削时机身的振动
◆ 预拉伸精m滚珠丝杠传动
◆ 高速、高j度、高刚性主轴单元
◆ 油水分离式设计
◆ 间歇式自动润滑
◆ 气动松、拉刀系统
主要技术参数单位MAIN | 单位 | DATA | XH714 |
X轴行程 | mm | X-axis travel | 650 |
Y轴行程 | mm | Y-axis travel | 400 |
Z轴行程 | mm | Z-axis travel | 500 |
工作台尺寸 | mm | Table size | 900×400 |
工作台承重 | kg | Maximum table load | 400 |
T型槽(槽数×宽度×间距) | mm | T-slot (slot number×width×pitch) | BT40 |
主轴功率 | kw | Spindle power | 3-18-130 |
主轴转速 | rpm | Maximum spindle speed | 5.5伺服 |
快速移动(X/Y/Z) | mm/min | Rapid traverse (X/Y/Z) | 8000 |
切削进给 | mm/min | Cutting feed | 15000 |
主轴鼻端至工作台面距离 | mm | Spindle nose to table | 12000 |
主轴中心至立柱导轨面距离 | mm | Spindle center to column surface distance rail | 120-620 |
刀具直径 | mm | Maximum tool diameter | 510 |
刀具长度 | mm | Maximum tool length | Φ120 |
刀具重量 | kg | Maximum tool weight | 8 |
定位精度 | mm | Positioning accuracy | ±0.015 |
重复定位精度 | mm | Repeat accuracy | ±0.0075 |
机床重量 | kg | Machine weight | 3750 |
外形尺寸 | mm | Dimensions | 2120×2150×2290 |
