发布时间：2021-07-20 14:38:38

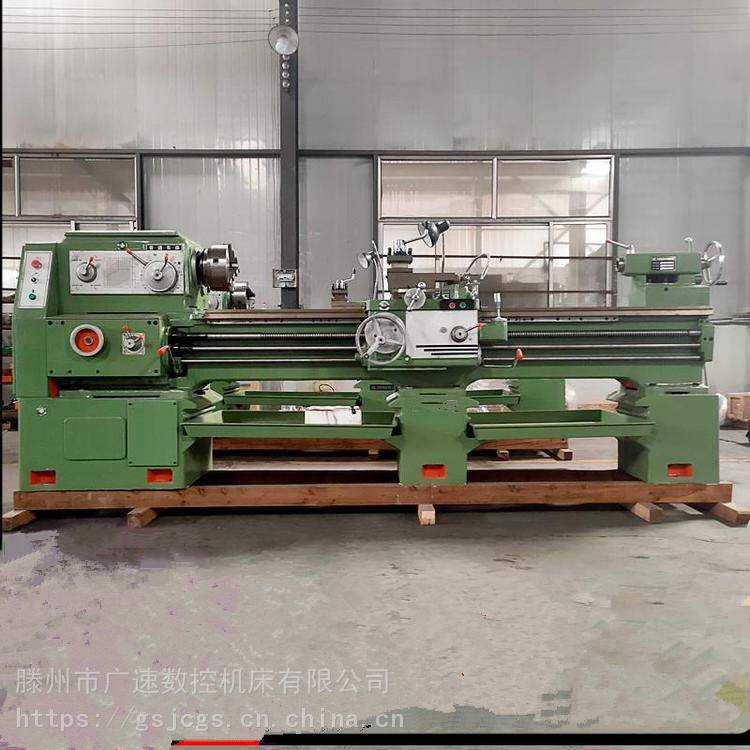

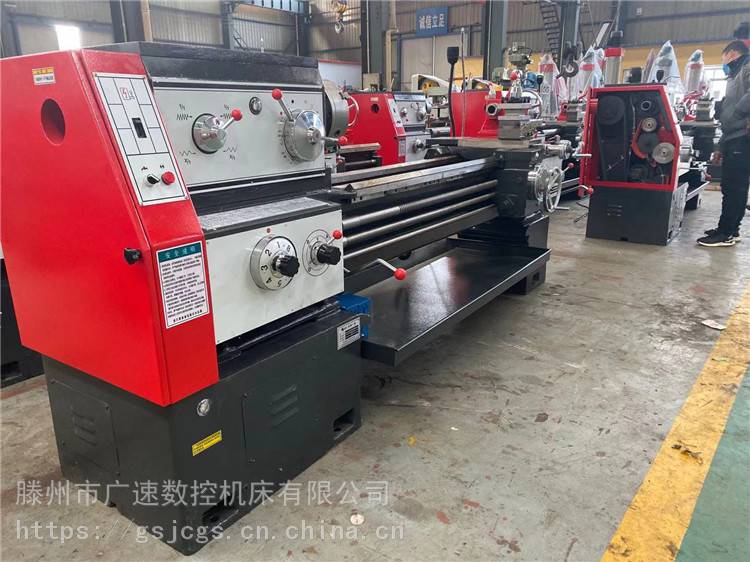

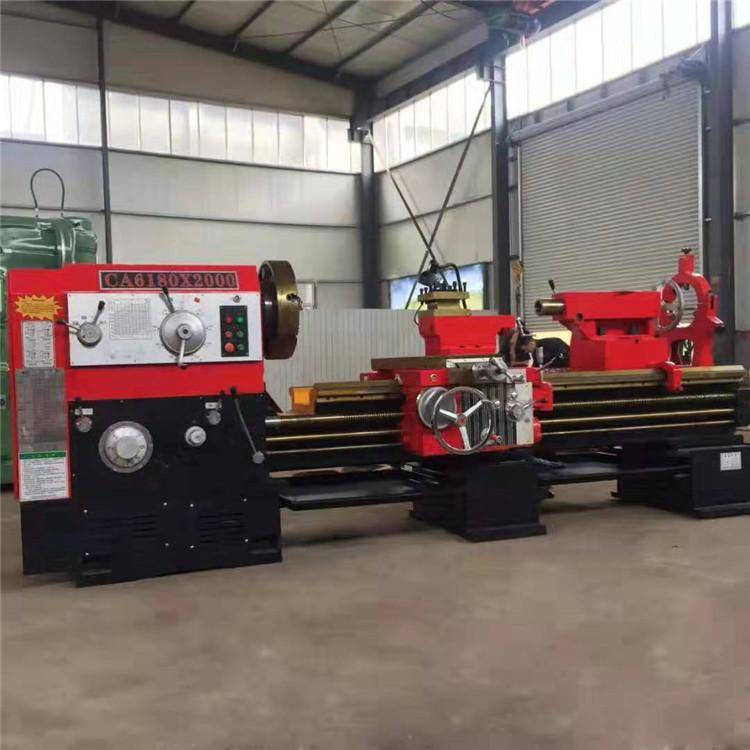

普通卧式车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、
英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作，是通用性好的卧式车床，适
用于各种轴类和盘类零件的批量加工。
该系列车床床身宽于一般车床，导轨宽度400mm具有较高的刚度，导轨面经中频淬火，经久
耐磨。
机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
机床结构刚度与传动刚度均高于一般车床，功率利用***，适于***切削。
机床出厂前严格按照检验程序对机床进行检验，并做***切削试验，机床具有良好的的精
度稳定性和加工的可靠性。
1.机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机经过严格检测，***机
床的精度及稳定性。
2.机床采用铸铁，添加了铜及铬特殊材料，床身导轨宽度400mm，床身导轨淬火深度
达到4mm，***提高了机床耐磨性及稳定性。
3.机床床头箱润滑采用摆线泵进行循环强制润滑，针对南方炎热天气，了床头箱的清洁度
及散热特点，***延长了轴承及齿轮的使用寿命。
4.机床主轴采用瓦房店轴承，主轴通孔φ52mm，机床齿轮采用精密磨削，有效提高了齿轮硬
度，降低了机床噪音。
5.机床采用丝杠，丝母采用优质青铜合金耐磨性和精度保持性。
6.机床采用四工位高强度刀架，刀柄尺寸：25x25mm。
本车床主要用于车削内外圆柱面、圆锥面及其它旋转体零件，可加工各种常用的公制、英制、模数和径节螺纹，并能拉削油沟和键槽。
1.床身采用大宽度侧壁双筋板、内前板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。
2.操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用液压控制。
3.车床结构刚度与传动刚度均较高，精度稳定，并能进行***切削。
4、床身导轨下滑面采用TSF耐磨镶层结构，运动轻便灵活，寿命长；润滑系统为箱外循环，提高了加工精度。5、主轴孔大，可通过4"棒料；尾座装有刻度盘和刻线用直观；机床外形整齐美观，易于擦拭和维护。
产品参数：
项目 | 单位 | 规格 | |
型号 | — | CW6163B | |
床身上回转直径 | mm | 630 | |
刀架上回转直径 | mm | 350 | |
工件长度 | mm | 1500 | |
主轴通孔直径和轴头型式 | mm | 104，D11 | |
主轴前端锥孔直径 | mm | 120 | |
主轴转速级数和范围 | r/min | 7.5-1000 (18种) | |
纵进给量级数和范围 | 范围1：1 | mm/r | 0.06-1.52（32种） |
范围16：1 | 1.6-24.3（32种） | ||
用交换齿轮微量进给范围 | mm/r | 0.06-0.912 | |
横向进给量与纵向进给量的比率 | — | 1/2 | |
床鞍快速速度 | mm/min | 4000 | |
机床丝杠螺距 | mm | 12 | |
螺纹种类、范围 | 公制螺纹 | mm | 1-240 (50种） |
英制螺纹 | tpi | 14-1（26种） | |
模数螺纹 | mm | 0.5-120（53种） | |
径节螺纹 | tpi | 28-1（24种） | |
下刀架横向行程 | mm | 315 | |
上刀架行程 | mm | 200 | |
床尾套筒行程 | mm | 250 | |
床尾套筒锥度 | — | 莫氏No.5 | |
床身导轨宽度及淬火硬度 | mm | 550 RC52 | |
床身导轨硬度 | RC | 52 | |
主电机功率 | kW | 11 | |
快速电机功率 | kW | 1.1 | |
冷却泵电机功率 | kW | 0.9 | |
机床净重/机床毛重 | kg | 3700/4700 | |
机床轮廓尺寸（长×宽×高） | mm | 3690×1380×1450 | |
机床包装尺寸（长×宽×高） | mm | 4240×1720×1710 | |
